SY7638 样品申请
概述

SY7638是一款专为小容量锂电池充电/放电应用设计的单芯片解决方案IC,集成了充电电流0.5A(可订制0.25A/1A版本)的开关充电管理模块、最大放电电流1.2A的同步升压放电管理模块,内置功率MOS。
SY7638集成了电池电量检测、LED电量显示模块及按键功能模块,针对小容量锂电池(锂离子或锂聚合物)的应用,提供简单易用的解决方案。
SY7638内置参数可订制功能,包括充电恒流电流、LED电量显示、KEY键功能和有无自动识别负载功能等,方便客户选择使用。
SY7638采用的封装形式为SOP-8。

产品特性

待机功耗75uA

开关充电,默认设定0.5A充电电流 可订制0.25A/1A充电电流版本

充电效率高达90%@1A

充电开关频率1MHz

涓流/恒流/恒压三段式充电

具有充电电流自适应适配器功能

充电电流温度智能调节功能

充电截止电流10%ICC,自动再充电

预设4.2V充电浮充电压,精度达±1%

同步升压输出5.05V

放电开关频率1MHz

放电效率高达93%

放电截止电流7mA

独创升压输出热调节功能

放电模块过流、短路、过压、过温保护

LED电量显示、充放电指示及异常指示默认4颗LED显示,可订制1颗LED显示、2颗LED显示及2颗LED转灯显示

可订制的KEY键功能和自动识别负载功能默认版本:单击显示电量、开启放电模块; 有自动识别负载功能;长按关闭输出。 可订制版本:(1)单击显示电量、开/关放电模块;无自动识别负载功能;(2)单击显示电量、开/关放电模块;有自动识别负载功能。

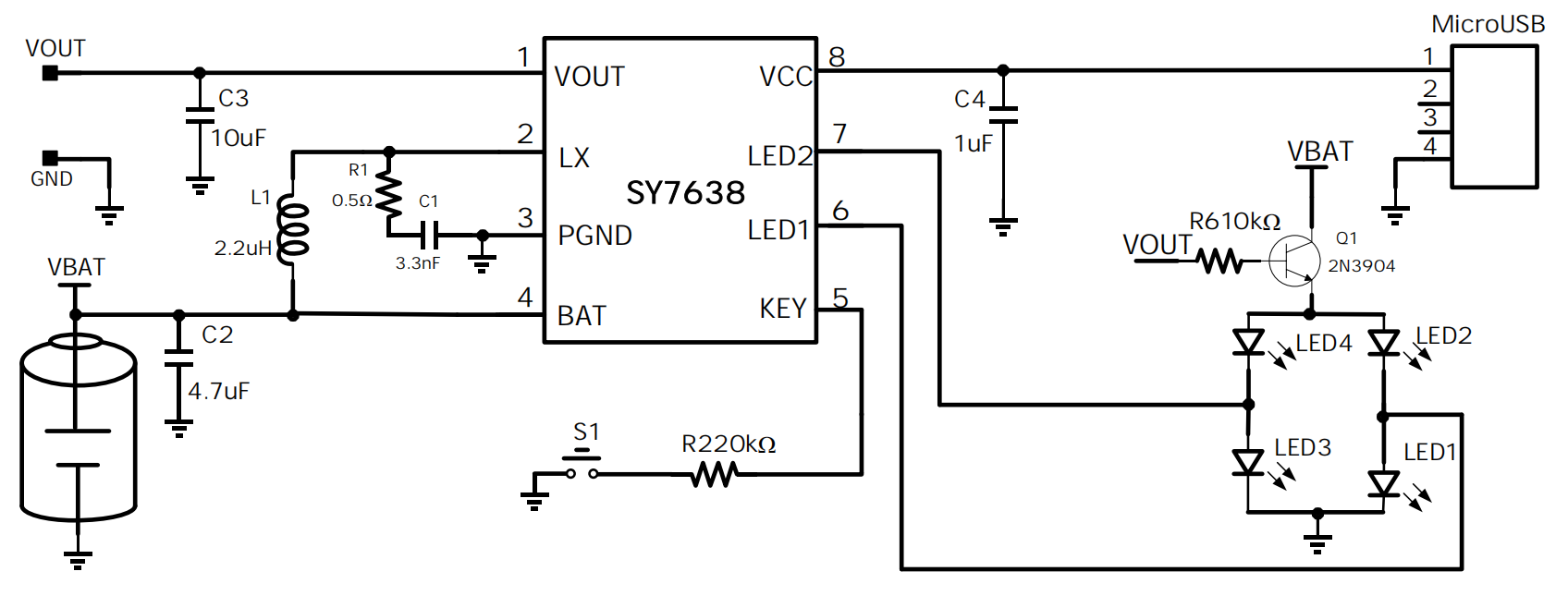

产品参考应用图
应用

小容量锂电池充电/放电应用
