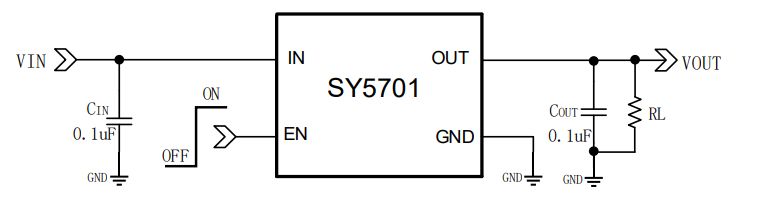

SY5701是一颗小型，低RON，超低功耗,快速开启的load switch，最大支持1A电流。低于20nA的工作电流可支持应用在智能手表、手环等功耗敏感的设备上。SY5701包含1个60mΩ（典型应用）P沟道 MOSFET，可在1.1V至5.5V的输入电压下工作。可通过EN脚控制开关，1V的较低控制电压即可开启开 关,支持1.2V I/O控制应用。EN脚内部有智能的下拉 电阻，在EN未拉高时,接入一个典型值为500kΩ的对地电阻,保证EN脚状态，EN脚升高状态翻高时,断开下拉电阻,保证低功耗。SY5701内部做了开启速度控制,可在快速开启的同时抑制浪涌电流。典型应用下输出开启时间为 100us。 SY5701采用FOCSP- 4封装,面积0.76mm*0.76mm,0.4mm pitch，同时也支持DFN-1mm*1mm-4L小型封装。
输入电压范围：1.1V~5.5V
低导通阻抗：RON=55mΩ at VIN=5.5V；RON=60mΩ at VIN=5V；RON=75mΩ at VIN=3.3V；RON=80mΩ at VIN=2.5V；RON=135mΩ at VIN=1.8V；RON=270mΩ at VIN=1.2V；RON=350mΩ at VIN=1.1V
最大输出电流：1A
IQ: 15nA/ SD: 10nA
100us 开启速度
快速输出放电（QOD）
软启动抑制浪涌电流
智能的 EN 脚下拉电阻
封装：FOCSP-4-0.76mm*0.76mm与DFN-1x1-4L
智能手机，移动手机
智能手表
头戴耳机
电子烟
手环
